產品介紹與結構
A.1. 分辨率測試卡
圖像分辨力測試卡的主要性能柵條寬度最大允許誤差應不超過士10%。鉛當量為0.03mm，最大線對不小于 100 lp/cm。 本規范引用了GB/T
29069-2012《無損檢測 工業計算機層析成像(CT)系統性能測試方法》。JJF 1596-2016A.

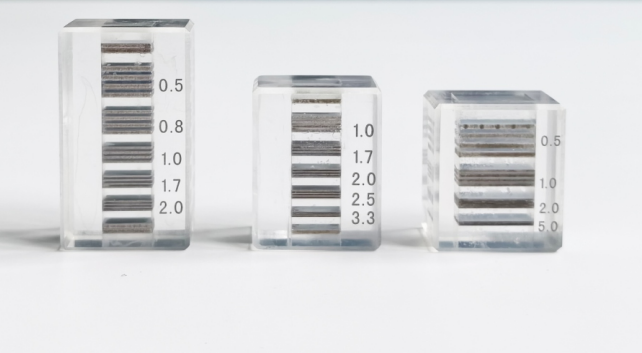

2. 線對卡 線對卡是用來測試工業 CT系統空間分辨力
的一種標準試件，它是由鋁 、鋼 、銅或其他由供需雙方商定的材料制作的薄片構成的線對組，每個線對組由4塊規格尺寸相同的薄片平行排列
構成，其三維結構如圖 A.1、正視圖如圖 A.2所示 。 每個線對組中的薄片厚度為 T，相鄰片中心間距為 2T。T 可以根據實際情況加以選擇，一
般可包括0.125mm、0.15mm、0.2mm、0.25mm、0.5mm、1.0mm。 每個線對組中的薄片長度 L 為 10mm~15 mm。適宜的長度可根據 CT
系統的射線能量確定 或由 CT系統供應商與用戶之間協商確定 。 每個線對組中的薄片高度 H 至少為切片厚度 t 的3倍 。
